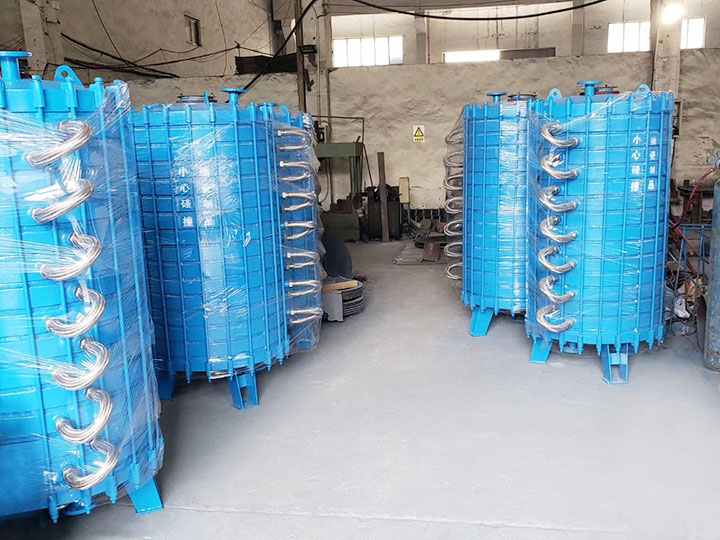

搪玻璃片式冷凝器是由盖、器身（双面搪玻璃带夹层的弧形片），器底及垫圈（外包四氟橡胶垫）、U型铸铁管和紧固件等组成的中叠式组装结构?！ ?br />
该设备的换热面积，具有较大的灵活调节性，可按用户生产工艺需要增加或减少中间层（器身）片数进行组装，一般可在1.5m2-12m2范围内调节。
搪玻璃冷凝器的传热面积为10m2的片式冷凝器，其总高度为1470mm，直径为900mm，而一台同样面积的搪玻璃列管及筒式换热器的高度为2200mm，外径为1015mm，相比之下，片式换热器具有结构紧凑、重量轻等优点。
热气流的冷凝，通过热气流和冷却水的逆向流动进行热交换，片层间距小而均匀，介质反复地扩散，会合流动，有效地提高了热换效率。设备经过使用，如发现有部件损坏，可替换单片部件重新进行组合，这样就不会造成整机报废，从而延长了设备的使用寿命。
