欢迎光临 [ 无锡市锋达化工设备有限公司 ] 官方网站!
专业从事化工搪玻璃设备及配件的生产及销售服务

13861451988

搪玻璃碟片式冷凝器


碟片式冷凝器尺寸表 mm
P-0.5型 P-1型 P-2型
换热面积
(m2)
中层片数
(片)
H φ 换热面积
(m2)
中层片数
(片)
H φ 换热面积
(m2)
中层片数
(片)
H φ
1.5 2 670 700 5 4 1000 960 10 4 1260 1150
2 3 760 700 6 5 1100 960 12 5 1380 1150
2.5 4 850 700 7 6 1200 960 14 6 1500 1150
3 5 950 700 8 7 1290 960 16 7 1620 1150
3.5 6 1040 700 9 8 1380 960 18 8 1740 1150
4 7 1130 700 10 9 1470 960 20 9 1860 1150
4.5 8 1220 700 11 10 1560 960 22 10 1980 1150
5 9 1320 700 12 11 1650 960 24 11 2100 1150
6 11 1500 700 13 12 1740 960 26 12 2220 1150
6.5 12 1600 700 14 13 1830 960 28 13 2340 1150
7 13 1680 700 15 14 1920 960 30 14 2460 1150

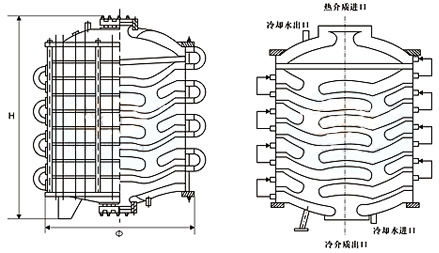

图中 P-0.5型 P-1型 P-2型
φ1 450 660 850
R 220 220 250
D φ20 φ22 φ25
A 介质进出口 DN80 介质进出口 DN100 介质进出口 DN125
B 进出水G1"束接 进出水G1"束接 进出水G1/4"束接

主要技术条件:
使用温度:-20℃~200℃
使用压力:器内:≤0.085MPa  夹套内:≤0.4MPa
传热系数:485Kcal/h㎡C
瓷层耐电压:20KV
瓷层厚度:0.8~1.8mm
法兰平面度:≤0.3%DN
法兰圆度:≤0.4%DN
瓷釉理化性能和瓷面外观质量均符合HG2432-2007及Q/320281 ADA02-1996标准
备注:设计及制作搪玻璃列管式冷凝器
